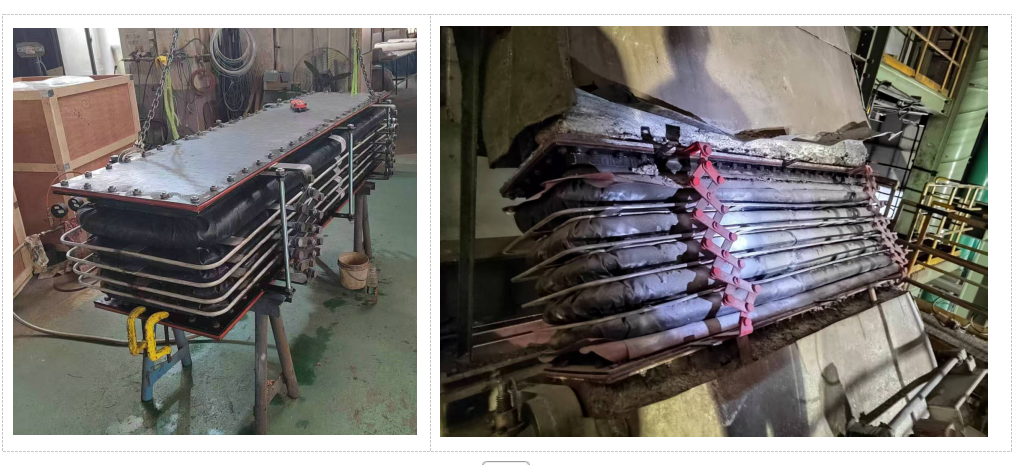

镀锌线炉鼻子非金属膨胀节介绍说明

镀锌线炉鼻子非金属膨胀节是配套连续热镀锌生产线炉鼻子（锌锅上方插入段）的专用柔性补偿装置，核心作用是补偿炉鼻子与炉体连接处的热胀冷缩、炉辊纠偏及锌锅拉回位移，同时隔绝炉内保护气体（氮气 / 氩气）泄漏、防止外界空气侵入，保障镀锌层质量与生产线安全稳定运行。

一、产品定义与核心作用

炉鼻子是钢带从退火炉进入锌液的关键通道，需持续维持无氧保护气氛。非金属膨胀节作为柔性连接节点，通过自身弹性变形吸收轴向、横向、角向复合位移（含炉鼻子拉回行程 400–1400mm），避免炉体、炉鼻子硬连接导致的开裂、泄漏，同时隔离振动、隔绝高温热传导，保护周边设备与人员安全。

二、结构组成（多层复合柔性设计）

三、核心性能特点

1. 大行程多向补偿：同尺寸下补偿量是金属波纹管的 3–5 倍，可同时覆盖轴向、横向、角向位移，完美适配炉鼻子拉回、炉辊纠偏需求（行程可达 1400mm）。

2. 耐高温耐腐蚀：耐温范围 400–650℃，氟橡胶 / PTFE 涂层耐锌烟、酸碱腐蚀，避免金属材料点蚀与氧化。

3. 零泄漏密封：多层复合蒙皮 + 精准法兰连接，隔绝炉内保护气体逃逸，防止钢带氧化，保障镀锌层附着力与外观质量。

4. 低反力易安装：柔性材质无刚性反推力，简化支座设计；重量轻、结构简单，安装维修无需大型设备，停机更换效率高。

5. 抗疲劳长寿命：多层织物复合结构抗循环疲劳性能优异，正常工况下使用寿命 3–8 年（远高于普通金属补偿器）。

四、适用工况与场景

• 生产线类型：连续热镀锌线（CGL）、连续退火镀锌线（CAL）、镀锌铝镁线等。

• 核心位置：炉鼻子与退火炉出口连接处、炉辊穿墙密封段、锌锅上方插入段。

• 典型参数：工作温度 400–650℃，保护气体气氛（N₂/Ar），正压 / 负压工况，位移量 400–1400mm。

五、选型关键要素

1. 工况参数匹配：明确工作温度、压力、介质成分（锌烟 / 保护气体）、位移量（轴向 / 横向 / 角向）。

2. 材料选型：

• 中温区（≤500℃）：硅橡胶覆合玻璃布，成本适中；

• 高温区（500–650℃）：氟橡胶 / PTFE 涂层织物，耐腐耐温更优。

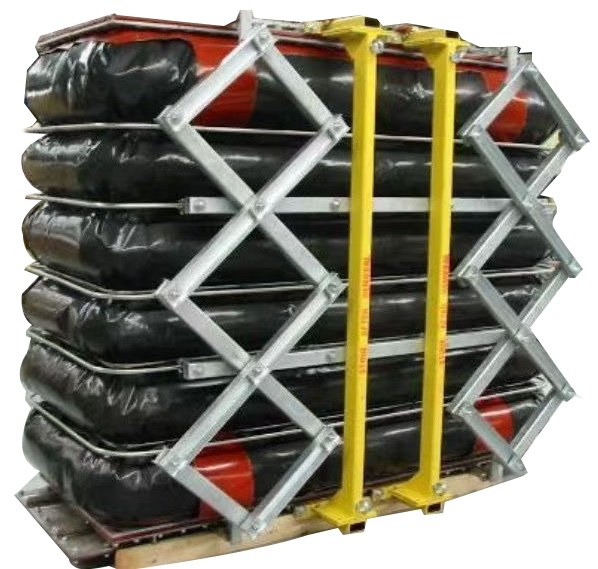

3. 结构形式：优先选矩形法兰连接（适配炉鼻子截面），带伸缩架 / 导向结构，适配炉鼻子倾斜安装。

4. 定制需求：根据生产线速度、钢带宽度、炉辊纠偏幅度定制补偿量与蒙皮层数，部分场景需配密封门便于检修。

与金属膨胀节对比（核心差异）

安装时需严格对齐法兰，避免强制偏装导致蒙皮早期破损；设置限位装置，防止超行程拉伸。

1. 定期检查蒙皮密封面、连接件紧固性，及时清理锌烟残留；发现局部破损立即停机修补或更换，避免保护气体泄漏。
